一、可换头扭力扳手主要功能特色
· 数显扭力值显示
· +/-1%或+/-2.5%精度（在最大操作值的20%~100%）
· 顺时针及反时针皆可操作
· 峰值保持(Peak Hold)与追随(Track)模式
· 蜂鸣器及LED灯警示（达到预设扭力值时）
· 四种单位N-m,ft-lb,in-lb,kg-cm可供选择
· 5分钟进入省电模式
· 可使用充电电池

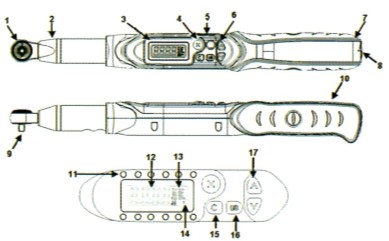

二、可换头扭力扳手各部件功能及名称
1、可换头型式双向棘轮头 | 10、防滑握把 | ||
2、换头孔 | 11、LED指示灯 | ||
3、LCD荧幕 | 12、扭力显示值 | ||
4、蜂鸣器 | 13、单位显示 | ||
5、通讯插座 | 14、P(峰值模式)/ | ||
6、按键 | T(追随模式) | ||
7、电池盒 | 15、电源/取消按键 | ||
8、电池盖 | 16、单位/设定按键 | ||
9、棘轮方头 | 17、上/下按键 |
三、可换头扭力扳手产品技术规格
型号 | 最大操作 | 棘轮方头 | 警示 | 长度 |
28170 | 30 | 1/4 | 1.5~30 | 390 |
28171 | 135 | 3/8 | 6.8~135 | 415 |
28172 | 135 | 1/2 | 6.8~135 | 415 |
全部型号 |
精确度*1 | 顺时针：±2% |
操作模式 | 峰值保持（P）/追随模式（T） |
单位选择 | N-m,in-lb,ft-lb,kg-cm |
棘轮头型式 | 圆形可换头型式棘轮头 |
接头尺寸W×H(mm) | 12×9 |
接头长度(mm) | 17.5 |
棘轮头齿数 | 36 |
按键数 | 4 |
LED警示灯 | 12LED/4Red+8Green |
电池 | AA两颗（三号电池两颗） |
电池寿命*2（连续操作） | 110小时 |
电池寿命*2（待机模式） | 1年 |
操作温度 | -10℃~60℃ |
储存温度 | -20℃~70℃ |
湿度 | 无凝露可到90% |
落摔测试 | 1 公尺 |
振动测试*3 | 10G |
寿命测试*4 | 10000次 |
环境测试*5 | 通过 |
电磁相容测试*6 | 通过 |
型号 | 最大操作 | 棘轮方头 | 警示 | 长度 |
28173 | 200 | 1/2 | 10-200 | 530 |
28174 | 340 | 1/2 | 17-340 | 650 |
全部型号 |
精确度*1 | 顺时针：±2% |
操作模式 | 峰值保持（P）/追随模式（T） |
单位选择 | N-m,in-lb,ft-lb,kg-cm |
棘轮头型式 | 圆形可换头型式棘轮头 |
接头尺寸W×H(mm) | 18×14 |
接头长度(mm) | 25 |
棘轮头齿数 | 36 |
按键数 | 4 |
LED警示灯 | 12LED/4Red+8Green |
电池 | AA两颗（三号电池两颗） |
电池寿命*2（连续操作） | 110小时 |
电池寿命*2（待机模式） | 1年 |
操作温度 | -10℃~60℃ |
储存温度 | -20℃~70℃ |
湿度 | 无凝露可到90% |
落摔测试 | 1 公尺 |
振动测试*3 | 10G |
寿命测试*4 | 10000次 |
环境测试*5 | 通过 |
电磁相容测试*6 | 通过 |
型号 | 最大操作 | 棘轮方头 | 警示 | 长度 |
28180 | 30 | 1/4 | 1.5~30 | 390 |
28181 | 135 | 3/8 | 6.8~135 | 415 |
28182 | 135 | 1/2 | 6.8~135 | 415 |
全部型号 |
精确度*1 | 顺时针：±1% |
操作模式 | 峰值保持（P）/追随模式（T） |
单位选择 | N-m,in-lb,ft-lb,kg-cm |
棘轮头型式 | 圆形可换头型式棘轮头 |
接头尺寸W×H(mm) | 12×9 |
接头长度(mm) | 17.5 |
棘轮头齿数 | 36 |
按键数 | 4 |
LED警示灯 | 12LED/4Red+8Green |
电池 | AA两颗（三号电池两颗） |
电池寿命*2（连续操作） | 110小时 |
电池寿命*2（待机模式） | 1年 |
操作温度 | -10℃~60℃ |
储存温度 | -20℃~70℃ |
湿度 | 无凝露可到90% |
落摔测试 | 1 公尺 |
振动测试*3 | 10G |
寿命测试*4 | 10000次 |
环境测试*5 | 通过 |
电磁相容测试*6 | 通过 |
型号 | 最大操作 | 棘轮方头 | 警示 | 长度 |
28183 | 200 | 1/2 | 10-200 | 530 |
28184 | 340 | 1/2 | 17-340 | 650 |
全部型号 |
精确度*1 | 顺时针：±1% |
操作模式 | 峰值保持（P）/追随模式（T） |
单位选择 | N-m,in-lb,ft-lb,kg-cm |
棘轮头型式 | 圆形可换头型式棘轮头 |
接头尺寸W×H(mm) | 18×14 |
接头长度(mm) | 25 |
棘轮头齿数 | 36 |
按键数 | 4 |
LED警示灯 | 12LED/4Red+8Green |
电池 | AA两颗（三号电池两颗） |
电池寿命*2（连续操作） | 110小时 |
电池寿命*2（待机模式） | 1年 |
操作温度 | -10℃~60℃ |
储存温度 | -20℃~70℃ |
湿度 | 无凝露可到90% |
落摔测试 | 1 公尺 |
振动测试*3 | 10G |
寿命测试*4 | 10000次 |
环境测试*5 | 通过 |
电磁相容测试*6 | 通过 |
型号 | 最大操作 | 棘轮方头 | 警示 | 长度 |
28190 | 500 | 3/4 | 25-500 | 950 |
28191 | 850 | 3/4 | 42.5-850 | 1220 |
全部型号 |
精确度*1 | 顺时针：±2.5% |
操作模式 | 峰值保持（P）/追随模式（T） |
单位选择 | N-m,in-lb,ft-lb,kg-cm |
棘轮头型式 | 圆形可换头型式棘轮头 |
接头尺寸W×H(mm) | Φ22 |
接头长度(mm) | - |
棘轮头齿数 | 36 |
按键数 | 4 |
LED警示灯 | 12LED/4Red+8Green |
电池 | AA两颗（三号电池两颗） |
电池寿命*2（连续操作） | 110小时 |
电池寿命*2（待机模式） | 1年 |
操作温度 | -10℃~60℃ |
储存温度 | -20℃~70℃ |
湿度 | 无凝露可到90% |
落摔测试 | 1 公尺 |
振动测试*3 | 10G |
寿命测试*4 | 10000次 |
环境测试*5 | 通过 |
电磁相容测试*6 | 通过 |
备注
1、精度保证范围是在最大操作值的 20% 到 100%，且最后一位数 +/-1 不计。扭力精度是常态值（typical value）。校正精度以握把上黑色圆圈区域的中间凹槽为校正点。为了确保精度，建议每年校正一次。
2、使用二个AA电池测得（测试使用电池：Toshiba碳鋅电池）。
3、包括水准与垂直测试。
4、“一次”是指将扭力扳手从0 N-m施力至该扭力扳手最大操作设定值，然后再回到 0 N-m。
5、环境测试包括：
A.高温试验
B.低温试验
C.高温高湿试验
D.温度变化试验
E.冲击试验
F.震动试验
G.落下试验
6、电磁相容性测试包括：
A.静电测试 (ESD)
B.辐射耐受（RS）
C.辐射量测（RE）
四、可换头扭力扳手使用前注意事项

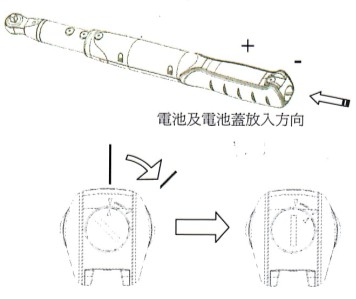

置入电池
· 打开电池盖。
· 置入两个AA电池到电池盒中，请注意正负极方向。
· 装上电池盖，并将电池盖旋转至定位。
打开电源和重置
· 按“C”打开扭力扳手电源。
· 在使用之前，按“C”重置扭力扳手。
注意：如果在开启电源之前就已经有外力施加在扭力扳手上，开启电源后，会有一个偏移值显示在荧幕上。
在省电模式下唤醒扳手
· 扭力扳手为了省电，如无操作，大约在五分钟后会进入省电模式，按“C”可唤醒扭力扳手。
注意：在通讯期间（Send会出现），省电模式会暂时关闭。
重设扭力扳手
· 同时按压“C”“^”可重设扭力扳手。
· 如果扭力扳手工作不正常，请按压“C”“^”重设扭力扳手
低电压通知
·如果系统侦测电池处于低电压状态时，荧幕右下角会出现电池符号，并在数秒钟之后关机。
更换头部型式之换算公式
· 若欲使用此扭力扳手所附棘轮头以外的各式头部，扭力应设值应该随着头部长度不同而有所改变，请参考下列说明，先量出欲使用头部之长度后，套入公式计算出最终扭力应设值。
D=D1*(L3+L1)/(L3+L2) |
· 每种型号的尺寸：
型号 | L2(mm) | L3(mm) |
28170 | 29 | 272.7 |
28180 | 29 | 272.7 |
28171 | 29 | 287.7 |
28181 | 29 | 287.7 |
28172 | 29 | 287.7 |
28182 | 29 | 287.7 |
28173 | 40 | 381.2 |
28183 | 40 | 381.2 |
28174 | 40 | 501.2 |
28184 | 40 | 501.2 |
28190 | - | - |
28191 | - | - |
五、可换头扭力扳手设定

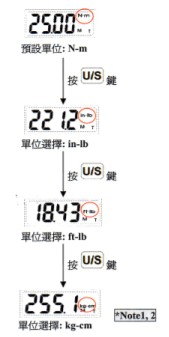

步骤一：单位选择 |
|
| 注意： 1、若出现Ero画面，表示此扭力扳手曾经使力超过最大操作扭力值110%。 2、单位选择为单向循环。 |
步骤二：设定目标扭力值 |
|

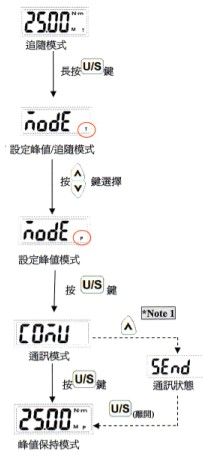

步骤三：峰值保持/追随模式选择 |
|
注意： 通讯模式是支援扭力扳手校正用，若有需要相关讯息，请洽经销商 |

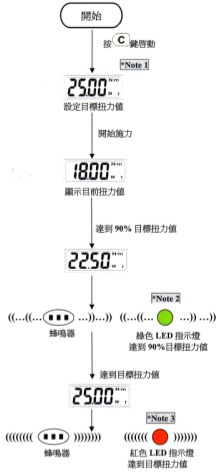

追随模式操作步骤 |
|
| 注意： 1、若出现Ero画面，表示此扭力扳手曾经使力超过最大操作扭力值110%。 2、绿色LED指示灯代表达到90%的目标扭力值。 3、红色LED指示灯代表达到目标扭力值。 |

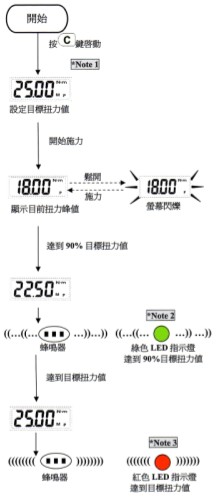

峰值保持模式操作步骤 |
|
| 注意： 1、若出现Ero画面，表示此扭力扳手曾经使力超过最大操作扭力值110%。 2、绿色LED指示灯代表达到90%的目标扭力值。 3、红色LED指示灯代表达到目标扭力值。 |
六、可换头扭力扳手保养与储存
注意：为了维持良好精确度，建议大约每一年需重新校正一次。相关校正事宜，请向当地代理商咨询。
1、使用超载（超过最大操作扭力值110%）可能会造成本扭力扳手损坏或丧失精确度。
2、请勿将扭力扳手剧烈摇晃或将扭力扳手摔落地上。
3、不要把扭力扳手当作敲击工具使用。
4、请勿将扭力扳手放在高温、高湿或是太阳直射的地方。
5、请勿在靠近水的地方使用扭力扳手。
6、如果不小心将扭力扳手弄湿，请立刻用干毛巾擦干，海水中的盐分可能会破坏扭力扳手。
7、请勿使用有机溶剂清洁扭力扳手，如酒精或是油漆稀释剂。
8、请勿将扭力扳手靠近磁性物体。
9、请勿将扭力扳手放置在灰尘或是砂子很多的地方，这会导致扭力扳手严重的破坏。
10、请勿重压LCD荧幕。
11、请适量施力，且施力点不宜于握把尾端。
七、可换头扭力扳手电池处理
1、如果长时间不使用扭力扳手时，请将电池取出。
2、当您需要长途旅行或是身处寒冷地区时，请准备备用电池。
3、请勿混合使用不同厂牌的电池，也请勿将新旧电池混合使用。
4、汗水、油污等会阻碍电池电极的接触，请在放入扭力扳手前，将电池擦拭干净。
5、请将使用完的电池丢弃在指定回收处。请勿将电池置入火中。
