一、数显扭力扳手主要功能特色
· 数位扭力读取值
· +/-1或2.5%精度（在最大操作范围的20%~100%）
· 顺时针及逆时针皆可操作

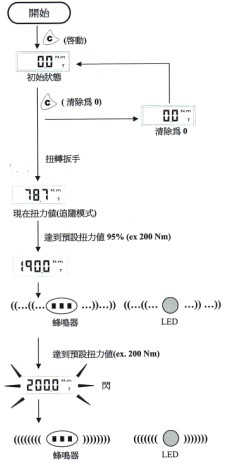

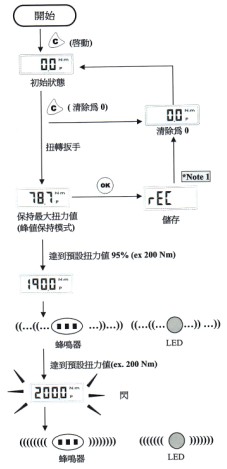

· 峰值保持及追随模式
· 蜂鸣器及LED指示（达到预定扭力值时）
· 三种工程单位(ft-lb,in-lb,N-m)
· 50或250笔可储存记录值
· 通讯功能
· 5分钟自动睡眠
· 可使用充电电池

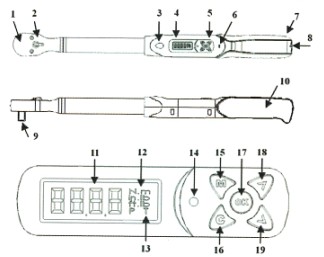

二、数显扭力扳手各部件功能及名称





三、数显扭力扳手产品技术规格







备注：
1、精度保证范围是在最大操作值的 20% 到 100%，且最后一位数 +/-1 不计。扭力精度是常态值（typical value）。校正精度以握把上五条凹槽的中间凹槽为校正点。为了确保精度，建议每年校正一次。
2、使用一条特殊传输线（附属品）来传送资料至电脑。
3、使用二个三号电池测得（测试使用电池：东芝Toshiba R6UG碳锌电池）。
4、寿命测试包括水准与垂直测试。
5、“一次”是指将扭力扳手从0 N-m施力至该扭力扳手最大操作设定值，然后再回到 0 N-m。
6、环境测试包括：
  A.高温试验
  B.低温试验
  C.高温高湿试验
  D.温度变化试验
  E.冲击试验
  F.振动试验
  G.落下试验
7、电磁相容性测试包括：
  A.静电测试 (ESD)
  B.辐射耐受（RS）
  C.辐射量测（RE）
四、数显扭力扳手使用前注意事项

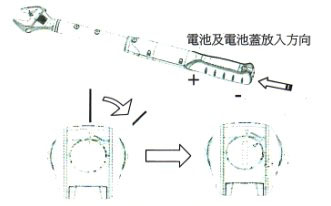

置入电池
· 将电池盖取出。
· 置入两个三号电池到电池盒中，请注意正负极方向。
· 盖上电池盖，并将电池盖旋转至如下图所示的位置。



打开电源和重置
· 按“C”打开扭力扳手电源。
· 电源打开后，在使用之前，按“C”重置扭力扳手。

注意：
1、如果在开启电源之前就已经有外力施加在扭力扳手上，开启电源/重设后，会有一个偏移值显示在荧幕上。
2、“N.m”和“T”是从EEPROM载入。一旦使用者更改单位或模式，将会永久存在EEPROM。

在睡眠时唤醒扳手
· 扭力扳手为了省电，如无操作，大约在五分钟后会进入睡眠模式，按“C”可唤醒扭力扳手。
注意：在通讯期间（Send会出现），睡眠模式会被关闭。

重设（RESET）扳手
· 同时按压“C”“^”可重设扭力扳手。
· 如果扭力扳手工作不正常，请按压“C”“^”重设扭力扳手

低电压保护
· 如果系统侦测电池电压低于2.3伏特时，荧幕左上角会出现电池符号，并在几秒钟之后关机。

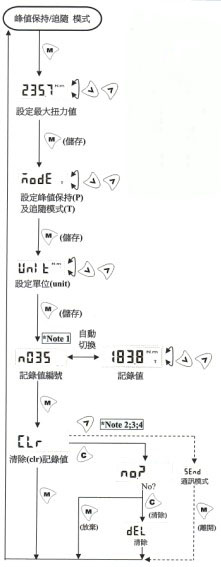

五、数显扭力扳手的设定



注意：
1、如果记录器没有资料时，LCD显示none，然后直接调至clr。
2、此功能并不是所有型号都支援。
3、通讯模式是用来上传记录值至电脑用的。
4、通讯模式是也可用来校正扭力扳手。详细情形请向当地经销商咨询。



六、数显扭力扳手通讯功能

请注意：

1、通讯功能仅某些型号上有支援，在使用通讯功能前，请先检查型号及规格表进行确认。
2、不要将通讯线插入在一支没有通讯功能的扭力扳手。

连接通讯线
· 关闭扭力扳手电源后，使用附属的通讯线连接电脑通讯孔与扭力扳手。



上传记录值
· 确定已接妥PC与扭力扳手。
· 同时按压“C”“^”使扭力扳手重设(reset)。
· 按压扭力扳手操作模式至“send”。（参考“设定”章节）
· 在PC上起动上传软体。
· 在上传软体，首先选取正确COM埠号码。
· 下一步，设定选取上传记录值储存路径。
· 最后，按upload键以传送记录值至电脑。
· 上传记录值会在栏位上显示，并且储存在csv档内，csv档可使用Microsoft Excel开启。

注意：详细操作，请参考上传程式使用者手册。
七、数显扭力扳手的保养与储存
注意：为了维持良好精度，建议大约每一年需重新校正一次。校正事宜，请向当地代理商咨询。
1、过扭力可能会造成损坏或精度损失（超过最大扭力范围105%）。
2、请勿将扭力扳手剧烈摇晃或将扭力扳手摔落地上。
3、不要把扭力扳手当铁锤使用。
4、请勿将扭力扳手放在高温、高湿或是太阳直射的地方。
5、请勿在靠近水的地方使用扭力扳手。
6、如果不小心将扭力扳手弄湿，请立刻用干毛巾擦干，海水中的盐分可能会破坏扭力扳手。
7、请勿使用有机溶剂清洁扭力扳手，如酒精或是油漆稀释剂。
8、请勿将扭力扳手靠近磁性物体。
9、请勿将扭力扳手放置在灰尘或是砂子很多的地方，这会导致扭力扳手严重的破坏。
10、请勿重压LCD荧幕。

八、数显扭力扳手的电池处理
1、如果长时间不使用扭力扳手时，请将电池取出。
2、当您需要长途旅行或是身处寒冷地区时，请准备备用电池。
3、请勿混合使用不同厂牌的电池，也请勿将新旧电池混合使用。
4、汗水、油污等会阻碍电池电极的接触，请在放入扭力扳手前，将电池擦拭干净。
5、请将使用完的电池丢弃在指定回收处。请勿将电池置入火中。
