一、数显角规扭力扳手主要功能特色
· 数位扭力、角度值显示
· 角度精度+/-2°（角度在每秒30°的速度转90°下测量之精度）
· +/-1或2.5%扭力精度（在最大操作范围的20%~100%）
· 顺时针及逆时针皆可操作
· 达到设定扭力值及角度值时有蜂鸣器及LED灯警示

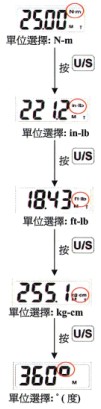

· 五种单位可供选择(N-m、ft-lb、n-lb、kg-cm、度数)
· 2分钟进入省电模式
· 可使用一般及充电电池

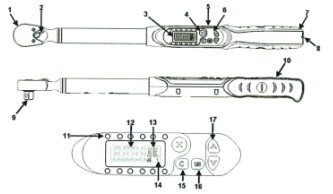

二、数显角规扭力扳手各部件功能及名称



 三、数显角规扭力扳手技术规格





说明：
1、精度保证范围是在最大操作值的 20% 到 100%，且最后一位数 +/-1 不计。扭力精度是常态值（typical value）。校正精度以握把上五条凹槽的中间凹槽为校正点。为了确保精度，建议每年校正一次。
2、角度精度保证在±2°之内（角度在每秒30°的速度转90°下测量之精度）。最大可测得角度是999°。
3、使用二个三号电池测得（测试使用电池：东芝Toshiba R6UG碳锌电池）。
4、震动测试包括水平与垂直测试。
5、“一次”是指将扭力扳手从0 N-m施力至该扭力扳手最大操作设定值，然后再回到 0 N-m。
6、环境测试包括：
  A.高温试验
  B.低温试验
  C.高温高湿试验
  D.温度变化试验
  E.冲击试验
  F.震动试验
  G.落下试验
7、电磁相容性测试包括：
  A.静电测试 (ESD)
  B.辐射耐受（RS）
  C.辐射量测（RE）

四、数显角规扭力扳手使用前注意事项
置入电池
· 松开电池盖

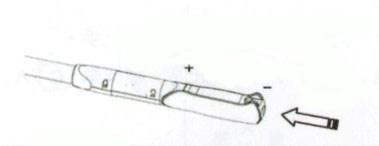

· 置入两个三号电池到电池盒中，请注意正负极方向（如下图一所示的位置）

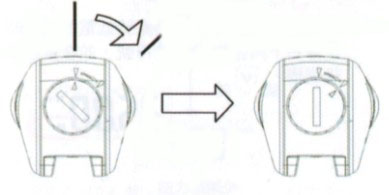

· 装上电池盖，并将电池盖旋转至定位（如下图二所示的位置）。





打开电源和归零重置
· 将扭力扳手水平放置，不要碰触产品使之静置。按“C”让产品启动。
· 启动后，在角度模式或扭力模式下按“C”都会自动重置（zero-reset）。
· 在扭力模式下，隐含值将显示于LCD上。



· 在角度模式下，在LCD会先闪烁数字于荧幕上，表示产品正在重置（zero-reset）中，接着显示设定值于荧幕上。



注意：
1、假使 Er0 出现于开机后，表示产品曾有施力超过其最大扭力设定值的110%。
2、重要！！
在角度模式下，任何动作前请先将扭力扳手水平放置在桌面上或工作台上，假使重置前碰触产品，荧幕会显示



此时必须按C重置扭力扳手。

归零重置（zero-reset）
· 重置可确保精准数据。
· 开启后，再按 “C”重置。
· 使用产品前都要按“C”。
· 在角度模式下重置，使产品静置不可触碰产品再按“C”。
· 在扭力模式下重置，如有外力施于扭力扳手，将会有一个错误的初始值出现。

在省电模式下唤醒扭力扳手
· 扭力扳手为了省电，如无操作，大约在2分钟后会进入省电模式，按“C”可唤醒扭力扳手。
注意：在通讯传输期间（ Send 会出现），省电模式会暂时关闭。

强制性重置
· 假使扭力扳手没有正常的运作或者出现  Er5 请重置扭力扳手。

· 卸下电池以重置扭力扳手的设定值，重新启动后记得按“C”

低电压通知
· 如果系统侦测电池电压低于2.3伏特时，荧幕右下角会出现电池符号，并在数秒钟之后关机。

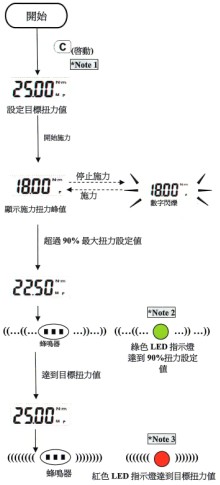

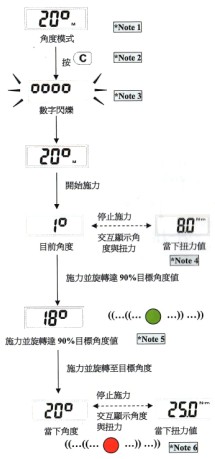

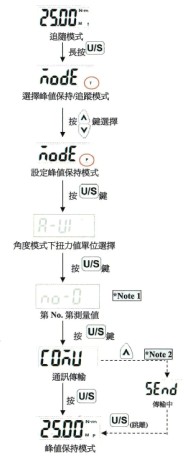

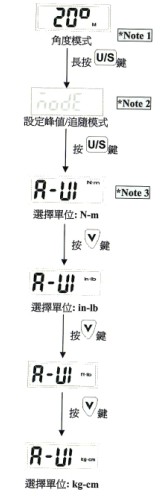

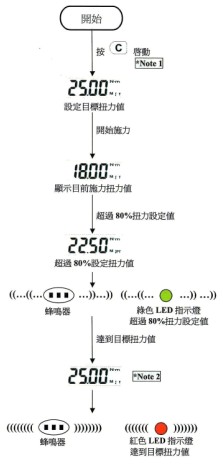

 五、数显角规扭力扳手设定





六、数显角规扭力扳手保养与储存
注意：为了维持良好精确度，建议大约每一年需重新校正一次。相关校正事宜，请向当地代理商咨询。
1、使用过载（超过最大操作扭力值110%）可能会造成本扭力扳手损坏或丧失精确度。
2、请勿将扭力扳手剧烈摇晃或将扭力扳手摔落地上。
3、不要把扭力扳手当敲击工具使用。
4、请勿将扭力扳手放在高温、高湿或是太阳直射的地方。
5、请勿在靠近水的地方使用扭力扳手。
6、如果不小心将扭力扳手弄湿，请立刻用干毛巾擦拭，海水中的盐分可能会破坏本扭力扳手。
7、请勿使用有机溶剂清洁扭力扳手，如酒精或是油漆稀释剂。
8、请勿将扭力扳手靠近磁性物体。
9、请勿将扭力扳手放置在灰尘或是砂子很多的地方，这会导致扭力扳手严重的破坏。
10、请勿重压LCD荧幕。
11、请适量施力，且施力点不宜于握把尾端。

七、数显角规扭力扳手电池处理
1、如果长时间不使用产品时，请将电池取出。
2、当您需要长途旅行或是身处寒冷地区时，请准备备用电池。
3、请勿混合使用不同厂牌的电池，也请勿将新旧电池混合使用。
4、甜食、水、油污等会阻碍电池电极的接触，请在放入扭力扳手前，将电池擦拭干净。
5、请将使用完的电池丢弃在指定回收处。请勿将电池置入火中。
