玛吉塔为您提供专业的同步顶升系统：

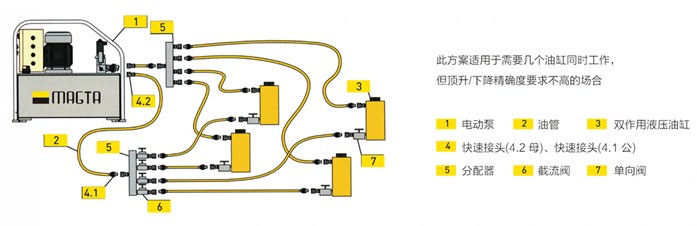

方案一：经济型同步顶升系统原理图

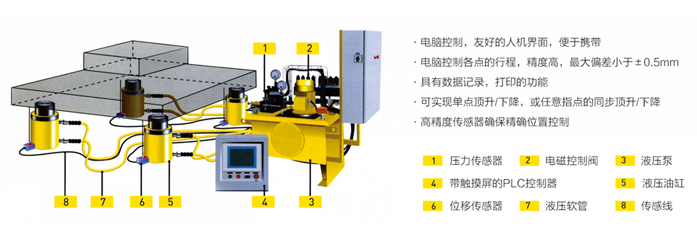

方案二：智能型同步顶升系统原理图

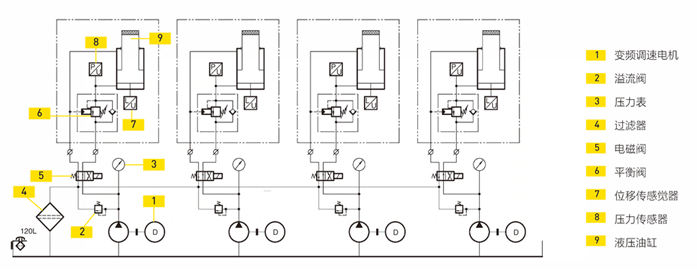

方案三：变频控制高精度同步顶升系统液压原理图


变频控制高精度同步顶升系统：
通过生产实践及用户信息采集，玛吉塔认为：
变频控制高精度同步顶升系统（方案三）是目前同步顶升领域最先进最合理的方案之一。
变频控制高精度同步顶升系统（方案三）中各单元的作用：
· 变频调速机泵组提供流量连续可调的动力油源
· 溢流阀调节压力
· 压力表实时显示系统中的压力
· 精细回油过滤器，以保证油液的清洁，提高同步系统的可靠性和延长泵站使用寿命
· 电磁换向阀通过换向来控制外接液压千斤顶的升降
· 平衡均载保护阀，平衡千斤顶的负荷压力，保证工件不会自由下滑，确保千斤顶在停电状态仍能可靠承载，并能保证千斤顶升降时都处于进油调速状态
· 位移传感器：通过传感信号进行测定千斤顶的位移速度，为系统提供实时位移数据
· 压力传感器：测定液压千斤顶的负荷，供实时监控使用
· 双作用液压千斤顶，单个千斤顶最大吨位可达1000T

变频控制高精度同步顶升系统同步控制原理图

· 同步精度可控制在0.5mm以内，同时实现平稳上升和下降，有效克服了脉冲信号的间歇性和不确定因素，变频调速闭环控制、双泵驱动、高速置零、低速顶升
· 均载阀的过载保护功能，避免了多缸顶升时常见的胀缸事故
· 先进的进油调速和重载先降液压回路，不单是顶升时达到高精度同步，在带载下降时同样可保证高精度同步，操作简便直观，并可实时记录施工全过程的工件状态
· 支持4点、8点、16点同步，可以扩展至32点或32点以上的多点同步，在多点同步工作状态下，除保持多点位置的同步外，并可按用户的要求调节各支点的载荷分布
· 优良的品质、灵活的配置
