液压弯管机套件


产品特点
· 标准管尺寸(外径):1/2″-4″
· 最大工作压力:70Mpa
· 轻质热处理的铝制模具与钢制框架
· 所有套件均含模具插销
· 套件包含液压软管,手动、气动或电动泵,也可选用不包括液压系统的配件



·最大弯曲角度:90°
· 弯管平滑无皱
· 所有型号含坚固的保管箱
· 4″弯管机为双作用液压缸,便于弯管从弯管模具中取出



您知道吗?
“一次成型”与“多次成型”
· 单点弯管模具形成90度的弯曲,无需重新设置。
· 对多根平行管安装需要增大曲度时,使用多点成型模具。

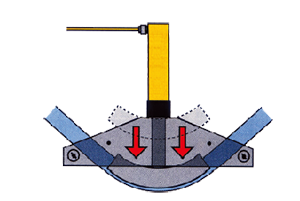

典型的一次成型弯管操作

                  典型的一次成型弯管操作

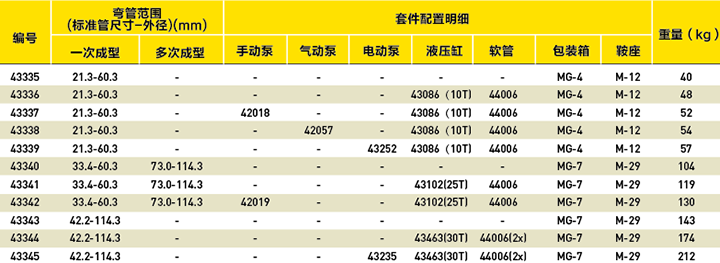

弯管机套件选型表

弯管机套件选型表



弯管机模具选型表

弯管机模具选型表
· 管子规格:40=标准;80=加厚;160=双倍加厚;
  DHE=双倍加厚(比160稍厚);
  WS=通过移动轴模具到下一个稍大尺寸管子的孔中进行弯曲。


弯管机套件模具配置明细表

弯管机套件模具配置明细表
