液压扳手的选择
一、螺栓扭矩的确认
  参考图纸要求找出螺栓的扭矩值为多少(如不清楚所需螺栓扭矩多少,请参照“螺栓及螺母最大扭矩推荐表”根据螺栓/螺母的大小、强度等级及材质)得到相应的扭矩值:

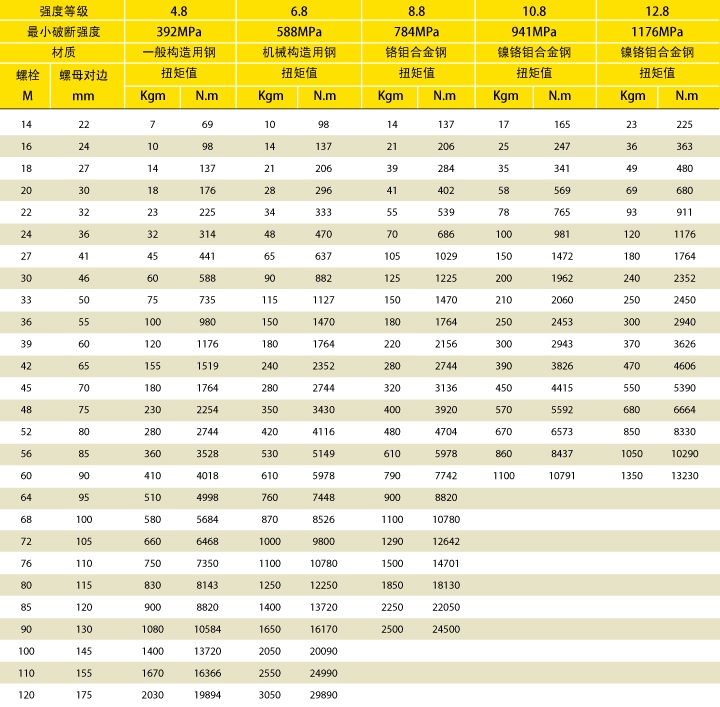

螺栓及螺母最大扭矩推荐表

螺栓及螺母最大扭矩推荐表

· 以上是德国工业标准,表中扭矩为螺栓达到屈服极限的90%时所测定
· 建议锁紧力矩值为:表中数值×90%例如:M52,8.8级螺栓,则锁紧力矩为:4704×90%=4233.6N.m
· 拆松力矩为锁紧力矩的1.5-2倍。例如:上例锁紧力矩为4233.6Nm,则其拆松力矩约为4233.6×(1.5-2)=6350.4~8467.2N.m

二、使用空间的考虑

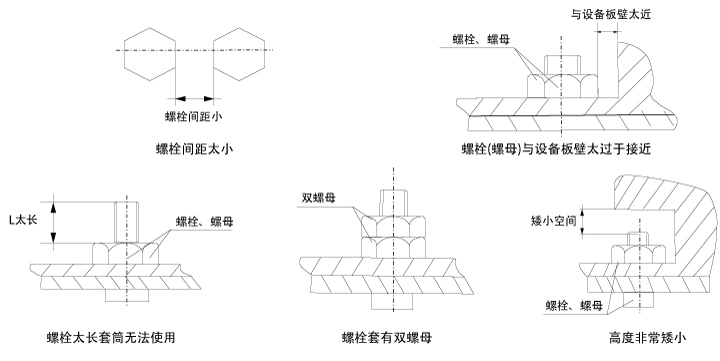

由于使用场所诸多限制,注意选择扳手使用空间的位置。如:

扭力扳手使用空间

  以上情况,驱动型液压扳手无法工作时就需要选用中空型液压扳手,它独特之处在于可将扳手分为两部分:工作头部分及动力头部分。同型号动力头不变,工作头在该型号各个工作范围内,可通过更换工作头来实现拆装大小不同规格的螺栓;另外,也可在工作头中加装过渡套改变其六角对边大小来实现拆装不同规格的螺栓。中空型液压扳手的选择原则上同驱动型液压扳手相同。
