液压千斤顶配置示意图

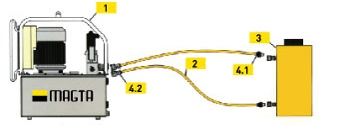

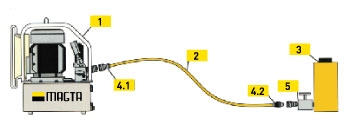

实例一:单作用千斤顶一拖一实例四:双作用千斤顶一拖一

液压千斤顶配置示意图一



液压千斤顶配置示意图四

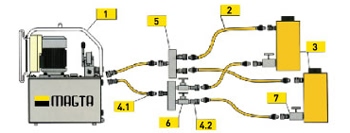

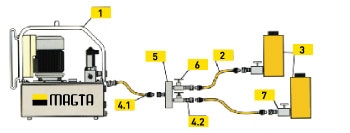

实例二:单作用千斤顶一拖二实例五:双作用千斤顶一拖二

液压千斤顶配置示意图二



液压千斤顶配置示意图五

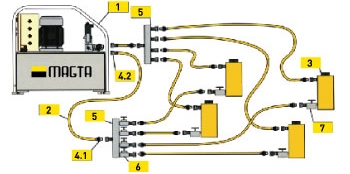

实例三:单作用千斤顶一拖四实例六:双作用千斤顶一拖四
液压千斤顶配置示意图三液压千斤顶配置示意图六


    1　电动液压泵　　      3　液压千斤顶　　　　　  4.2　快速接头（母）　　   6　截流阀
    2　液压软管　　     　4.1　快速接头（公）　　    5　　液压分配器　　　　  7　手动单向阀
