工业级手拉葫芦使用及售后服务说明
一、手拉葫芦的使用规则

1、起吊前的检查。

2、各机件必须完好无损，传动部分及起重链条润滑良好，空运转正常。

3、不允许用吊钩钩尖钩挂重物。

4、起重链条不得扭转和打结，双行链手拉葫芦的下吊钩组件不得翻转。

5、吊钩应在重物重心的铅垂线上，严防重物倾斜、翻转。

二、手拉葫芦的操作

1、操作时应首先试吊，当重物离地后，如运转正常，制动可靠方可继续起吊。

2、作业时操作者不得站在重物上面操作，也不得将重物吊起后停留在空中而离开现场。

3、起吊过程中，严禁任何人在重物下行走或停留。

4、不得使用非手动驱动方式起吊重物。发现拉不动时，不得增加拉力，要立即停止使用，检查重物是否与其他物件牵连重物重量是否超过了额定起重量，葫芦机件有无损坏等。

5、上升或下降重物的距离不得超过规定的起升高度，以防损坏机件。

6、严禁用2台及2台以上手拉葫芦同时起吊重物。

7、违反安全规则操作的典型事例。(见图)

三、手拉葫芦的保养规则和维护

1、日常检查和保养

(1)检查起重链条有无过量磨损、腐蚀、变形和外部损伤。

(2)检查所有传动件转动是否灵活，紧固件不得松动。

(3)检查吊钩的磨损和变形。吊钩应无裂纹、锐角、毛刺，腐蚀、翘曲和扭转等有害缺陷。

(4)各传动部件应定期加油脂润滑，制动器的摩擦表面之间必须保证清洁，无油污，以保证制动性能可靠。

(5)起重链条使用时应经常涂敷润滑油，不应粘上泥土等杂物，以免带入起重链条而沉积在凹处影响正常啮合。

(6)使用完毕的手拉葫芦，应存放在干燥场所。长期放置不用时应适当防护和妥善保管。

(7)定期检查和保养。

(8)检查的时间间隔应按作业的频繁程度和作业的环境来确定，但每年不得少于1次。

(9)必须由熟悉产品结构和性能的人员，按使用维护说明书的要求进行拆卸检查。

(10)经拆卸重新组装后的手拉葫芦，应按JB/T-7334中的规定进行动载性能试验和制动性能试验，符合要求后方可继续使用。

2、维护

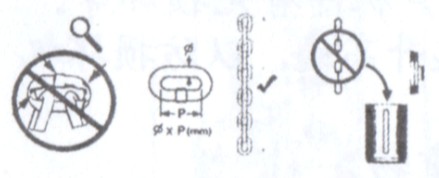

(1)起重链条

       起重链条耐磨性好，使用后不可避免要磨损，在特殊场合更会导致磨损和腐蚀从而减小强度。当磨损量超出下表规定值必须马上更换。

手拉葫芦

5×15

165mm

169.95mm

6×18

198mm

203.94mm

7×21

231mm

237.93mm

8×24

264mm

271.92mm

9×27

297mm

305.91mm

10×28

308mm

317.24mm

10×30

330mm

339.9mm

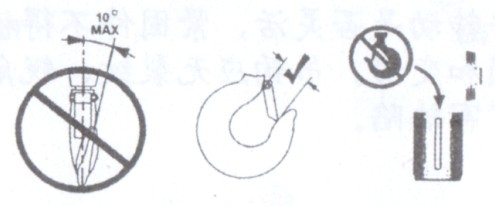

(2)吊钩

      吊钩在超载及不正确使用时将导致开口度变大。当开口度超过下表规定的允许值必须马上更换。

手拉葫芦



0.5T

28mm

31.3mm

5T

50mm

56mm

1T

32mm

35.8mm

10T

65mm

72.8mm

1.5T

33.5mm

37.5mm

15T

75mm

84mm

2T

40mm

44.8mm

20T

85mm

95.2mm

3T

44mm

49.3mm









四、违反安全规则操作手拉葫芦的典型事例



违规操作手拉葫芦事例

违规操作手拉葫芦事例

违规操作手拉葫芦事例

 禁止用两台及两台以上的葫芦同时吊

一个重物。

禁止人员在起吊的重物下工作或行走。

 发现手拉力大于正常时，

应立即停止使用进行检查不

可猛拉，更不可增人硬拉。



        违规操作手拉葫芦事例

   违规操作手拉葫芦事例                   违规操作手拉葫芦事例

斜吊。

上升或下降重物的距离超过规定的起升高度。



违规操作手拉葫芦事例

违规操作手拉葫芦事例

违规操作手拉葫芦事例

违规操作手拉葫芦事例

超负荷起吊。

下吊钩回扣到起重链

条上起吊重物。

抛掷手拉葫芦。

下吊钩组建翻转。

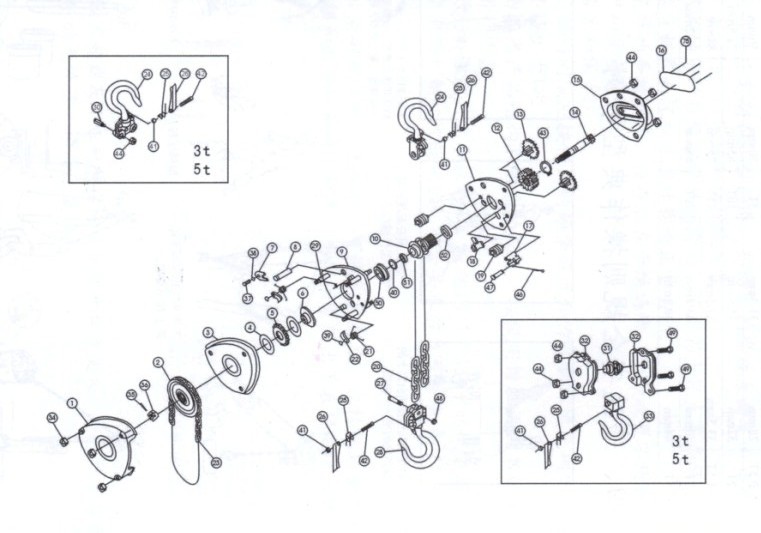

五、手拉葫芦零部件分解示意图



手拉葫芦各部件名称



序号

配件名称

0.5t

1t

1.5t

2t

3t

5t

1

手链轮罩组件

1

1

1

1

1

1

2

手链轮

1

1

1

1

1

1

3

制动器罩

1

1

1

1

1

1

4

摩擦片

2

2

2

2

2

2

5

棘轮

1

1

1

1

1

1

6

制动器座

1

1

1

1

1

1

7

钩轴定位板

1

1

1

1

1

1

8

上钩轴

1

1

1

1

1

1

9

左墙板组件

1

1

1

1

1

1

10

起重链轮

1

1

1

1

1

1

11

右墙板组建

1

1

1

1

1

1

12

花键孔齿轮

1

1

1

1

1

1

13

片齿轮组件

2

2

2

2

2

2

14

长轴

1

1

1

1

1

1

15

外墙板组件

1

1

1

1

1

1

16

铭牌

1

1

1

1

1

1

17

尾环架

1

1

1

1

1

1

18

挡链板

1

1

1

1

1

1

19

导轮

2

2

2

2

2

2

20

起重链条

1

1

1

1

1

1

21

棘爪弹簧

2

2

2

2

2

2

22

棘爪

2

2

2

2

2

2

23

手拉链条

1

1

1

1

1

1

24

上吊钩组件

1

1

1

1

1

1

25

双弹簧

2

2

2

2

2

2

26

卡索板

2

2

2

2

2

2

27

下吊销

1

1

1

1

1

1

28

下吊钩组件

1

1

1

1

1

1

29

支撑杆

3

3

3

3

3

3

30

上吊销

-

-

-

-

-

1

31

游轮组件

-

-

-

-

-

1

32

下钩架组件

-

-

-

-

-

1

33

上吊钩组件

-

-

-

-

-

1

34

金属锁紧螺母

3

3

3

3

3

3

35

开口销

1

1

1

1

1

1

36

六角槽形螺母

1

1

1

1

1

1

37

十字槽半圆头螺钉

1

1

1

1

1

1

38

轻型弹簧垫圈

1

1

1

1

1

1

39

轴用弹性挡圈

2

2

2

2

2

2

40

孔用弹性挡圈

1

1

1

1

1

1

41

金属锁紧螺母

2

2

2

2

2

2

42

十字槽盘头螺钉

2

2

2

2

2

2

43

轴用弹性挡圈

1

1

1

1

1

1

44

金属锁紧螺母

3

3

3

3

3

3

45

标牌铆钉

4

4

4

4

4

4

46

开口销

1

1

1

1

1

1

47

销轴

1

1

1

1

1

1

48

金属锁紧螺母

1

1

1

1

1

1

49

六角头螺栓

-

-

-

-

-

3

50

左轴承

1

1

1

1

1

1

51

滚动轴承

1

1

1

1

1

1

52

右轴承

1

1

1

1

1

1

53

外墙板轴承

1

1

1

1

1

1



六、手拉葫芦售后服务说明

保修条例

· 产品购买之日起一年内（以发票日期或保修卡填写日期为准），按说明书正常使用时，无法使用的，用户可选择调换或免费维修。

· 品售出超过一年后发生故障，本公司负责提供有偿售后服务。

· 修卡是旨在为每一位玛吉塔用户提供完善售后服务的凭证，务请完整填写保修卡内容，并加盖经销商公章后方为有效。

非保修条例

出现下列任意一种或几种情况，均不在本公司的保修范围之内：

· 出保修期的产品。

· 能提供产品购买发票或有效保修卡的。

· 品外表锈蚀或产品部件有变形。

· 用次数超过国家标准规定的（频度）。

· 何由客户或第三方对产品所进行的维修、更改、拆装或有其他影响的修理。

· 意外因素或人为因素导致的故障或损坏。

· 本公司授权的经销渠道所售产品。

· 他非因产品设计、技术、制造、质量等问题而导致的故障或损坏。



保修卡

                                                          No.

（客户联）

     客户姓名：

     联系电话：

     客户地址：

     邮政编码：

     产品型号：

     购买商店：

     商店地址：

     邮政编码：

     商店联系电话：

     购买日期：



                                                     经销商（签章）：

   玛吉塔工业用品（苏州）有限公司

   地址：江苏省苏州市高新区珠江路525号

   服务电话：400-6258-618

   网址：http://www.magtachina.com/



保修卡

                                                          No.

（回执联）

     客户姓名：

     联系电话：

     客户地址：

     邮政编码：

     产品型号：

     购买商店：

     商店地址：

     邮政编码：

     商店联系电话：

     购买日期：



                                                     经销商（签章）：



   请您把保修卡（回执联）填写好后，将此联尽快按以下地址寄

   到玛吉塔工业用品（苏州）有限公司客户服务部

   地址：江苏省苏州市高新区珠江路525号

   邮编：215000



手拉葫芦维修记录卡

维修日期

故障内容

更换配件名称

收费情况

维修单位名称

联系电话

维修人员签名
