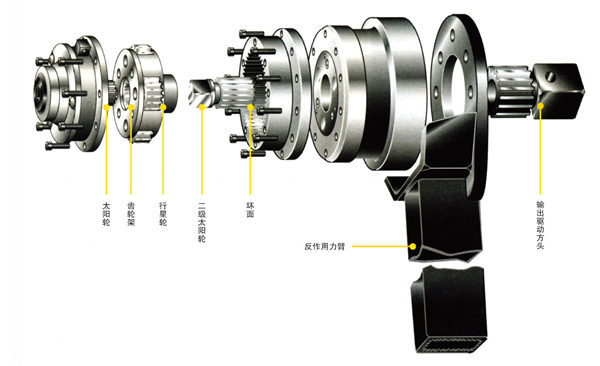

扭力倍增器零部件分解示意图

什么是扭力倍增器？
· 扭力倍增器是操作者只需施以较小的扭力而输出的扭力会成倍增大的装置。

扭力倍增器是如何工作的？
· 手动倍增器是由一组或多组行星齿轮减速器组成。如每组的扭力放大倍率因子为5，2组即为5*5=25，3组即为125倍率，即为5:1，25:1，125:1。
· 在行星齿轮系统中，扭矩是经由中心齿轮输出与输入的，由三个或者四个行星齿轮与中心齿轮结合带动旋转。倍增器外壳内的圆周齿轮与环绕内部的行星齿轮结合，但相对于内部行星齿轮而言旋转方向是相反的，反作用力臂可防止与圆周齿轮一体的外壳旋转，而使行星齿轮围绕中心齿轮旋转来带动驱动方头旋转输出扭矩。
· 按省力不省功的原理，输入的扭力虽然小，但输入的角度会相应成倍增长，这样输入一个小的扭矩在输出端得到一个是输入扭矩×相应倍率的扭矩，起到了扭力放大作用。

为什么要使用扭力倍增器？

不使用扭力倍增器的工况		使用扭力倍增器的工况

· 安全——使用延长杆会造成危险。使用扭矩倍增器可以藉由放大倍率5、25或125来减少延长杆长度及使用者出力。
· 操作空间的限制——使用较长的延长杆在有些工作场合，因为空间的限制，可能不适于延长杆使用。
· 精确——使用扭矩倍增器操作会比较顺畅、平衡并且可获得更精确的扭矩。在螺栓锁紧的过程中可以减少体力的支出。
